CONTROLE HARMÔNICO EM SISTEMAS ELÉTRICOS DE POTÊNCIA
Garantindo uma operação segura Melhorando a eficiência energética.
COMPENSAÇÃO DINÂMICA HARMÔNICA
Cargas harmônicas comuns
Dispositivo retificador
As maiores cargas harmônicas Desafio da mudança rápida de corrente para a qualidade de energia Ordens harmônicas típicas: 5º, 7º (retificador de 6 pulsos); 11º, 13º (retificador de 12 pulsos);
Forno — a carga harmônica mais difícil de manusear
Dilema da qualidade da energia no processo produtivo Ordens harmônicas típicas: 5º, 7º, 11º
VFD — a maior aplicação AHF para harmônicos
Contradição entre economia de energia e qualidade de energia Ordens harmônicas típicas: 5ª, 7ª, 11ª
A Antenne Active Harmonic Filter pode realizar 2ª a 50ª compensação harmônica, a taxa de compensação pode ser definida seletivamente pelos clientes, a corrente de compensação de saída segue a variação harmônica do sistema, dedicada à qualidade de energia verde.
Cargas diferentes geram um conteúdo harmônico variado que muda dinamicamente durante diferentes condições de trabalho.
PFC BASEADO EM INVERSOR
MAIS UMA COMPENSAÇÃO DE DIREÇÃO PARA USUÁRIOS FINAIS
PF atrasado
Cargas indutivas
Load
Corrente de compensação de saída SVG
Rede (corrente e tensão em fase)
Líder da PF
Cargas capacitivas
Load
Corrente de compensação de saída SVG
Rede (corrente e tensão em fase)
PFC SEM ETAPAS
DESEMPENHO DE COMPENSAÇÃO MAIS PRECISO PARA USUÁRIOS FINAIS

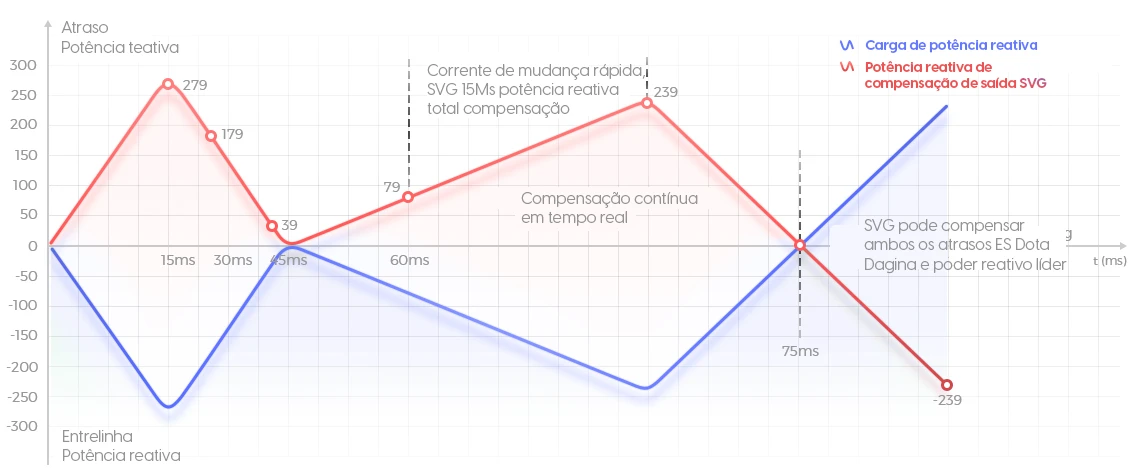

Gerador de var estático Antenne
Iniciado em 0,1kvar para compensação contínua Compensação precisa totalmente realizada. Correção de fator de potência total SVG de 15ms de mudança rápida
PFC BASEADO EM INVERSOR
MELHOR ESTRATÉGIA PARA POTÊNCIA REATIVA VARIÁVEL DINÂMICA
Compensação total ultrarrápida de 15ms
Processo de operação completo, incluindo detecção de corrente de carga, cálculo de potência reativa, corrente de compensação de saídas SVG em tempo real
Superestável
Menos probabilidade de ser influenciado pelas mudanças de impedância e tensão do sistema, sem medo de sistemas de alto THDI
Grande performance
Valor de PF até 0,99
Compensação baseada no inversor
UMA SOLUÇÃO DE ENGENHARIA MAIS FLEXÍVEL PARA USUÁRIOS FINAIS
O circuito de eletrônica de potência com design de controle DSP faz com que a pegada SVG seja reduzida de 1/2 a 2/3 em comparação com as soluções PFC tradicionais com a mesma capacidade
TRANSFORMADA RÁPIDA DE FOURIER INTELIGENTE
Uma das maiores características da solução Active PQ é usar a tecnologia da informação para gerenciar energia.
Com as características de alta precisão e alta velocidade de poder computacional, capacitar os usuários PQ obterá contínuo, estável e infinitamente próximo da mais alta eficiência energética de energia elétrica.
Intelligent FFT é um algoritmo FFT interativo baseado no poder de computação atualizado da Antenne e dez anos de experiência em banco de dados de forma de onda harmônica de campo.
PRIMEIROS ADOTANTES
TOPOLOGIA DE 3 NÍVEIS
Mais um nível de saída, menos conteúdo atual em ondulação
· A forma de onda PWM de saída é mais semelhante à onda senoidal, melhor efeito de compensação harmônica
· O volume do filtro LCL é reduzido, benéfico para o projeto do módulo AHF
· Menor perda de indutância, melhorando a eficiência do sistema
· IGBT suportar tensão de tensão cortada pela metade, efetivamente reduzir a perda de comutação
· Menos perda de comutação de IGBTs, mais margem térmica, maior frequência de comutação
Corrente de ondulação
Corrente de ondulação refere-se à corrente triangular de alta frequência sobreposta à corrente de indutância de saída útil do inversor, que é um componente negativo dos harmônicos e reduzirá a qualidade da corrente de saída.
Pioneiro Antenne Energy
DESIGN MODULAR
O design ultracompacto, a estrutura montada na parede e no rack e a distribuição de capacidade fina podem atender plenamente às necessidades dos clientes, adequados para aplicações de limite de espaço, projetos de retrofit.
Conveniente para transporte e substituição, fácil de ser integrado no painel.
Design flexível do gabinete de engenharia, gabinete da tomada, gabinete IP54, projeto de entrada do cabo superior e inferior para atender às necessidades dos diferentes clientes.
ITERAÇÃO DE DEZ ANOS
PROJETO INDEPENDENTE DO DUTO DE AR
O design da camada superior e inferior, o dissipador de calor IGBT e o indutor, que respondem pela maior parte do calor da AHF, estão concentrados na camada inferior, forçando o resfriamento do ar, a rápida dissipação de calor e não afetam o projeto do duto de ar auxiliar do PCBA, superior superior do PCBA, expansão do canal de dissipação de calor, dissipação de calor grande angular
CONJUNTO DE TOMADAS
Ajudar os clientes a construir seu próprio gabinete de tomada Sinexcel pode oferecer unidade AHF com conjunto de plugues, sistema de monitoramento, luzes de indicações alarmantes, então o cliente pode construir seu próprio gabinete de plugue no local.
Armário de plugue, sem fiação, fácil para integração e substituição da unidade, uma solução mais conveniente e econômica para nossos clientes
LÂMINA ANTENNE AHF
Configurado com controle WIFI, as condições de trabalho e interfaces de configuração podem ser acessadas por telefone celular, pad, computadores.
O design extremamente delicado e compacto torna-o mais adequado para aplicações comerciais, conveniente para ser integrado no armário de escritórios, até mesmo cafés.
Baseado no design de carbono MOSFET-Silicon, de 2ª a 61ª ordens harmônico pode ser totalmente compensado com até 90KHz de frequência de comutação, rápido e confiável.
Características
Capacidade: 5A/10A/15A
Tensão: 400V (228V~456V) Peso: 4,98kg
Faixa de filtragem harmônica: 2 ~ 61 pedidos
Dimensão: 410*340*45 (montado em rack) 410*45*340 (montado na parede) Monitoramento: Wi-Fi/LED/7inch HMI Método de fiação: 3P3W/3P4W (mesma unidade)
Frequência de comutação: média de 50KHz, até 90KHz
Frequência nominal: 50Hz/60Hz (auto sensingrange: 45Hz~62.5Hz)
AHF PADRÃO
NO.1 volume de negócios global, dedicado à aplicação de qualidade de energia de baixa tensão, capacidade de módulo único cobrindo 25A a 300A, unidades de instalação paralela ilimitada.
Compensação harmônica & Compensação de potência reativa & Balanceamento trifásico 12 modos de operação podem ser definidos de acordo com diferentes necessidades. Eg.
"H+B+Q": compensação harmônica primeiro, depois balanceamento trifásico, a capacidade residual pode ser usada para compensação de potência reativa.
Certificação: CE/UL/DNV/RINA/CCS/BV
Características
Capacidade: 25/35/50/60/75/100/150/300
Tensão: 220V/400V/480V/600V/690V
Monitoramento: LED/4.3inch HMI/7inch HMI
Faixa de filtragem harmônica: 2~50 pedidos
Frequência de comutação: : média de 20KHz
Eficiência: ≥97%
Método da fiação: 3P3W/3P4W (mesma unidade)
Frequência avaliado: : 50Hz/60Hz (auto sensingrange: 45Hz ~ 62Hz
98,5% de alta frequência
AHF PRO - ANTENNE
Cada melhoria de eficiência de 0,5% é um grande passo, ANTENNE PRO AHF 3 * 0,5% promoção de eficiência, levando a 12.972KWH de economia de energia por ano em comparação com 97% de eficiência produtos legados.
ANTENNE AHF PRO 33% de redução de perda de calor pode minimizar o efeito de calor, prolongar a vida útil do equipamento, menor custo de manutenção.
Requisito de ventilação de 390CFM aplicável para cenários mais industriais, fácil de personalizar os gabinetes de alta classificação IP. Menor volume de ar, menos ruído do ventilador, mais adequado para requisitos de baixo ruído em cenários comerciais.
Características
Capacidade: 150A
Eficiência de pico: 98,5%
Tensão: : 400V (228V~456V) Peso: 40kg
Dimensão: : 500*550*190 (montado em rack) 500*190*550 (montado na parede) < W*D*H (milímetro)
Monitoramento: : LED/4.3inch HMI/7inch HMI
Faixa de filtragem harmônica: 2~50 pedidos
Frequência de comutação: : média de 20KHz
Método da fiação: 3P3W/3P4W (mesma unidade)
SOLUÇÕES ANTENNE PARA APLICAÇÕES DE CENÁRIOS ESPECÍFICOS
Soluções para perfuração de petróleo: Esquema de contêiner pode ser aplicado
Soluções para Marinha: Certificações de sociedade de classificação estão disponíveis
Soluções personalizadas para ambiente de alta névoa salina/ambiente úmido/ambiente de alta temperatura
Placa de contato seca para controle remoto; O protocolo MODBUS pode ser fornecido para o cliente construir o sistema em segundo plano. O sistema de monitoramento de 4,3 polegadas/7 polegadas pode ser configurado para operação e medição de qualidade de energia em tempo real.
Características
Tipo de plugue: 75A/150A Tipo impermeável: IP56 AHF
Tipo à prova de poeira: IP50 30A/50A AHF
Tipo de baixo ruído: IP50
Monofásico AHF: 5A/75A
Ajudar os clientes a projetar seus próprios armários de tomada
CONJUNTO DE TOMADAS
Montagem e instalação em campo, reduzem o tempo de entrega e o custo logístico
Oferta Antenne:
● Unidade AHF
● Sistema de monitoramento
● Luzes indicadoras alarmantes
● Conjunto de tomadas
Oferta ao cliente:
● Barramento, painel
● Disjuntor
Antenne - Armários Padrão & Acessórios
Armário padrão < W*D*H (mm) >
Gabinete IP20 Flexível
● 600W*1000D*2200H
● 800W*800D*2200H
● 800W*1000D*2200H
● 1000W*1000D*2200H
Armário de ventilação superior (pode ser instalado contra a parede)
● 800W*600D*2200H
Armário IP54
● 700W*900D*1800H
Gabinete IP20 plug-in
● 600W*800D*2200H
